Mi a különbség a centrifugális vízszintes szivattyú és a pozitív elmozdulási vízszintes szivattyú között?

A folyadékátviteli és szivattyúzási rendszerek világában a vízszintes szivattyúk döntő szerepet játszanak a különböző iparágakban. A vízszintes szivattyúk vezető szállítójaként gyakran vizsgálom a centrifugális vízszintes szivattyúk és a pozitív elmozdulási vízszintes szivattyúk közötti különbségeket. Ezeknek a különbségeknek a megértése elengedhetetlen a megfelelő szivattyú kiválasztásához az adott alkalmazásokhoz, biztosítva az optimális teljesítményt, hatékonyságot és a költség hatékonyságát.

1. Munka alapelvek

Centrifugális vízszintes szivattyúk

A centrifugális vízszintes szivattyúk a centrifugális erő elve alapján működnek. A szivattyú egy járókerékből áll, amely egy burkolatú forgó alkatrész, a burkolatban található. Amikor a járókerék nagy sebességgel forog, kinetikus energiát ad a szivattyúba belépő folyadéknak a szívó bemeneti nyílásán keresztül. A folyadékot ezután arra kényszerítik, hogy sugárirányban kifelé mozogjon a járókerék közepétől a ház felé. Amint a folyadék eléri a házat, kinetikus energiáját nyomásenergiává alakítják, és a folyadékot nagyobb nyomáson ürítik a kimeneten.

Az ilyen típusú szivattyút úgy tervezték, hogy nagy mennyiségű folyadékot kezeljen viszonylag alacsony vagy közepes nyomáson. Például a lakó- és kereskedelmi épületek vízellátási rendszereiben a centrifugális vízszintes szivattyúk hatékonyan képesek nagy mennyiségű vizet mozgatni egy forrásból, például kútból vagy tartályból az elosztóhálózatba. Felfedezheti a választékunkatVízszintes vízszivattyúIlyen alkalmazásokhoz.

Pozitív elmozdulás vízszintes szivattyúk

A pozitív elmozdulási vízszintes szivattyúk viszont úgy működnek, hogy rögzített mennyiségű folyadékot csapdába ejtenek, majd a kisülési aljzaton keresztül kényszerítik. Számos típusú pozitív elmozdulási szivattyú létezik, beleértve a viszonzó szivattyúkat és a forgószivattyúkat.

A dugattyús pozitív elmozdulási szivattyúk dugattyút vagy membránot használnak, amely előre -hátra mozog egy hengeren belül. Ahogy a dugattyú vagy a membrán egy irányba mozog, vákuumot hoz létre, amely lehetővé teszi a folyadék bejutását a hengerbe egy bemeneti szelepen keresztül. Amikor a dugattyú vagy a membrán ellentétes irányba mozog, összenyomja a folyadékot, és egy kimeneti szelepen keresztül kényszeríti.

A forgó pozitív elmozdulási szivattyúk forgó elemeket, például fogaskerekeket, lebenyeket vagy csavarokat használnak a folyadék csapdájához és mozgatásához. Például egy fogaskerék -szivattyúban két hálófokás forog a házban. Ahogy a fogaskerekek forognak, olyan kamrákat hoznak létre, amelyek csapdába ejtik a folyadékot a bemeneti nyílásnál, és a kimenetre viszi.

A pozitív elmozdulási szivattyúk képesek magas nyomást generálni, és alkalmasak azokra az alkalmazásokra, ahol állandó áramlási sebességre van szükség, a rendszer nyomásváltozásától függetlenül. Általában az olaj- és gáziparban használják a viszkózus folyadékok, például a nyersolaj és a kenőanyagok átvitelére.

2. Áramlási sebesség és nyomásjellemzők

Centrifugális vízszintes szivattyúk

A centrifugális vízszintes szivattyú áramlási sebessége közvetlenül kapcsolódik a járókerék sebességéhez és a járókerék átmérőjéhez. Általában, a járókerék sebességének növekedésével az áramlási sebesség is növekszik. A centrifugális szivattyú által kifejlesztett nyomás azonban fordítottan arányos az áramlási sebességgel. Ez azt jelenti, hogy az áramlási sebesség növekedésével a nyomásfej csökken.

A centrifugális szivattyúk a leghatékonyabbak egy meghatározott működési ponton, az úgynevezett legjobb hatékonysági pont (BEP). A BEP -től távol eső szivattyú üzemeltetése csökkentett hatékonyságot, megnövekedett energiafogyasztást és potenciális károsodást eredményezhet a szivattyú számára. Azoknál az alkalmazásokhoz, ahol széles körű áramlási sebességre van szükség, a változó -sebességmeghajtók felhasználhatók a járókerék sebességének beállítására és a szivattyú hatékonyságának fenntartására.

Pozitív elmozdulás vízszintes szivattyúk

A pozitív elmozdulási szivattyúk állandó áramlási sebességet biztosítanak a rendszer nyomásától függetlenül. Ennek oka az, hogy minden egyes stroke -val vagy forradalommal kiszorítanak egy rögzített mennyiségű folyadékot. A pozitív elmozdulási szivattyú által generált nyomást a rendszer ellenállása, például a csövek hossza és átmérője, a szelepek és szerelvények száma, valamint a folyadék viszkozitásának határozza meg.

Mindaddig, amíg a szivattyú képes elegendő erőt generálni a rendszer ellenállásának leküzdésére, ez fenntartja a következetes áramlási sebességet. Ez a pozitív elmozdulási szivattyúkat ideálissá teszi olyan alkalmazásokhoz, ahol a pontos és állandó áramlási sebesség kritikus, például a vegyiparban a mérési alkalmazásokhoz.

3. Viszkozitási kezelés

Centrifugális vízszintes szivattyúk

A centrifugális vízszintes szivattyúk a leghatékonyabbak az alacsony viszkozitású folyadékok, például a víz, a benzin és az oldószerek kezelésére. Ahogy a folyadék viszkozitása növekszik, a centrifugális szivattyú teljesítménye jelentősen csökken. A magas viszkozitású folyadékok hajlamosak csökkenteni a járókerék hatékonyságát, ami az áramlási sebesség csökkenését és az energiafogyasztás növekedését okozza.

Bizonyos esetekben a mérsékelten viszkózus folyadékok kezeléséhez speciális járókerék vagy nagyobb méretű szivattyúkra lehet szükség. Az erősen viszkózus folyadékok esetében azonban a centrifugális szivattyúk nem a legjobb választás.

Pozitív elmozdulás vízszintes szivattyúk

A pozitív elmozdulási szivattyúk jóak a magas viszkozitású folyadékok kezelésére. Kialakításuk lehetővé teszi számukra, hogy a viszkózus folyadékokat mechanikus elmozdulással mozgatják, ahelyett, hogy a járókerék által átadott kinetikus energiára támaszkodnának. Kezelhetik a folyadékokat, amelyek viszkozitásokkal, néhány centipoise -tól több millió centipoise -ig terjednek.

Például az élelmiszer -feldolgozóiparban a pozitív elmozdulási szivattyúkat vastag anyagok, például csokoládé, mogyoróvaj és méz átvitelére használják. A miénkRozsdamentes acél vízszintes többlépcsős szivattyúKiváló lehetőség lehet a viszkózus folyadékok kezelésére higiéniai alkalmazásokban.

4. Kavitáció és alapozás

Centrifugális vízszintes szivattyúk

A kavitáció gyakori probléma a centrifugális vízszintes szivattyúkban. Akkor fordul elő, amikor a szivattyú szívó oldalán lévő nyomás a folyadék gőznyomás alá esik, ami gőzbuborékok képződését okozta. Ezek a buborékok összeomlanak, amikor elérik a szivattyú magas nyomású régióját, és sokkhullámokat hoznak létre, amelyek károsíthatják a járókeréket és a burkolatot.

A kavitáció elkerülése érdekében a szivattyú szívási nyomását a folyadék gőznyomásának fölött kell tartani. Az alapozás szintén fontos szempont a centrifugális szivattyúk számára. Mivel a centrifugális szivattyúk folyadék jelenlétére támaszkodnak a járókerékben, hogy szivattyúzási műveletet hozzanak létre, az indítás előtt meg kell alapozniuk, hogy eltávolítsák a szivattyú burkolatából levő levegőt vagy gázt.

Pozitív elmozdulás vízszintes szivattyúk

A pozitív elmozdulási szivattyúk kevésbé hajlamosak a kavitációra, mint a centrifugális szivattyúk. A legtöbb esetben önmagukban alapulnak, mert ugyanolyan könnyen elmozdíthatják a levegőt vagy a gázt, mint a folyadékot. A pozitív elmozdulási szivattyúk kialakítása lehetővé teszi számukra, hogy vákuumot hozzanak létre a szívó bemeneti nyíláson, ami elősegíti a folyadék szivattyúba történő behúzását.

Ez lehetővé teszi a pozitív elmozdulási szivattyúkat olyan alkalmazásokhoz, ahol a folyadékforrás a szivattyú alatt helyezkedik el, vagy ahol a rendszerben a levegő vagy a gáz bevonása fennáll.

5. Karbantartás és megbízhatóság

Centrifugális vízszintes szivattyúk

A centrifugális vízszintes szivattyúk általában egyszerűbb kialakításúak a pozitív elmozdulási szivattyúkhoz képest, ami megkönnyíti és olcsóbb karbantartást. A centrifugális szivattyú, például a járókerék és a burkolat fő alkotóelemei viszonylag könnyen hozzáférhetők és cserélhetők.

A járókeréket azonban kopásnak kell lennie, különösen a csiszoló folyadékok kezelése során. A járókerék, a pecsétek és a csapágyak rendszeres ellenőrzésére és karbantartására van szükség a szivattyú hosszú távú megbízhatóságának biztosítása érdekében.

Pozitív elmozdulás vízszintes szivattyúk

A pozitív elmozdulási szivattyúk bonyolultabb belső alkatrészekkel rendelkeznek, például dugattyúk, fogaskerekek és membránok. Ezeket az alkatrészeket kopásnak kell alávetni, különösen a magas nyomás és a magas viszkozitású folyadék kezelése esetén. A pozitív elmozdulási szivattyúk fenntartása gyakran az alkatrészek, például a tömítések, tömítések és szelepek gyakoribb cseréjét magában foglalja.

Megfelelő karbantartás esetén azonban a pozitív elmozdulási szivattyúk hosszú ideig megbízható szolgáltatást nyújthatnak. Kevésbé valószínű, hogy hirtelen meghibásodást tapasztalnak a centrifugális szivattyúkhoz képest, különösen azokban az alkalmazásokban, ahol a működési körülmények durvák.

6. Költség megfontolások

Centrifugális vízszintes szivattyúk

A centrifugális vízszintes szivattyúk általában költségekkel járnak - a kezdeti vételár szempontjából hatékonyabbak. Ezek széles körben elérhetők a piacon, és a gyártási folyamat viszonylag egyszerű, ami csökkenti a költségeket.

A centrifugális szivattyú energiafogyasztása szintén viszonylag alacsony az alacsony viszkozitású folyadékok esetében, ami idővel alacsonyabb működési költségeket eredményezhet. Azon alkalmazások esetén, ahol magas nyomás vagy állandó áramlási sebességre van szükség, szükség lehet további berendezésekre, például az erősítőkre vagy a nyomásvezérlő szelepekre, amelyek növelhetik az általános költségeket.

Pozitív elmozdulás vízszintes szivattyúk

A pozitív elmozdulási szivattyúkat kezdetben drágábban vásárolhatják komplex kialakításuk és a magas minőségű anyagok felhasználása miatt. A pozitív elmozdulási szivattyúk karbantartási költségei szintén magasabbak, mivel ezeknek az alkatrészek gyakori cseréjére van szükségük.

Azon alkalmazásokban, ahol a pontos áramlási sebesség és a magas nyomásképesség elengedhetetlen, a pozitív elmozdulási szivattyú használatának hosszú távú előnyei, például a javított termékminőség és a csökkentett állásidő, meghaladhatják a magasabb kezdeti és karbantartási költségeket.

Következtetés

Összefoglalva: a centrifugális vízszintes szivattyú és a pozitív elmozdulási vízszintes szivattyú közötti választás számos tényezőtől függ, beleértve az alkalmazási követelményeket, a folyadék jellemzőit, a szükséges áramlási sebességet és nyomást, valamint a költségvetést. A centrifugális szivattyúk alkalmasak nagy mennyiségű alacsony viszkozitású folyadék kezelésére, viszonylag alacsony vagy közepes nyomáson, míg a pozitív elmozdulási szivattyúk jobbak a nagy nyomású alkalmazásokhoz, a nagy viszkozitású folyadékok kezeléséhez és az állandó áramlási sebességhez.

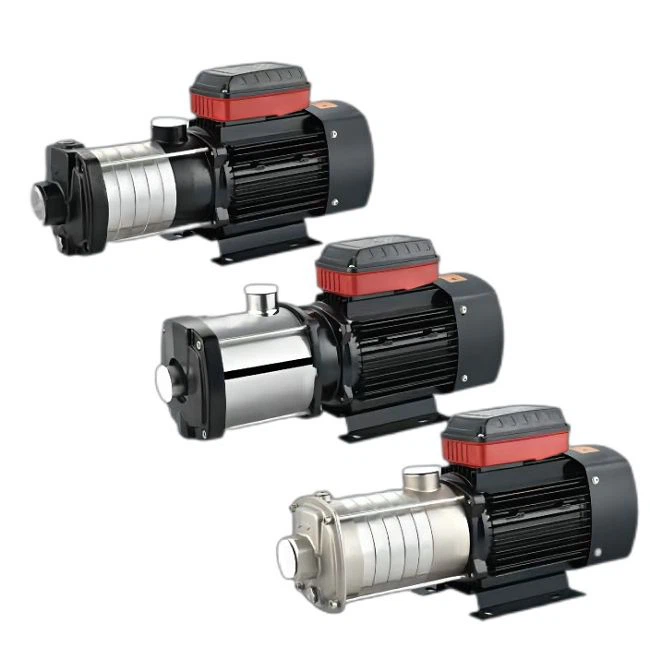

A vízszintes szivattyúk vezető szállítójaként széles választékot kínálunkVízszintes többlépcsős centrifugális szivattyúés pozitív elmozdulási vízszintes szivattyúk, hogy kielégítsék ügyfeleink változatos igényeit. Ha az alkalmazásához megfelelő szivattyút keres, felkérjük Önt, hogy vegye fel velünk a kapcsolatot egy részletes konzultációra. Szakértői csoportunk segít kiválasztani a legmegfelelőbb szivattyút, és átfogó technikai támogatást és utáni szolgáltatást nyújt Önnek.

Referenciák

• Karassik, IJ, Messina, JP, Cooper, PT és Heald, CC (2008). Szivattyú kézikönyv. McGraw - Hill.
• Stepanoff, AJ (1957). Centrifugális és tengelyirányú áramlási szivattyúk: elmélet, tervezés és alkalmazás. John Wiley & Sons.
• Thorne, G. (2004). Pozitív elmozdulási szivattyúk: Kiválasztás és alkalmazás. Butterworth - Heinemann.
