Mi a különbség a függőleges és a vízszintes szivattyú között?

A szivattyúk nélkülözhetetlen eszközök a különféle ipari és kereskedelmi alkalmazásokban, és a folyadékok egyik helyről a másikra történő átvitelére szolgálnak. A piacon elérhető számos szivattyútípus közül a függőleges szivattyúk és a vízszintes szivattyúk két általánosan használt kategória. Függőleges szivattyúk szállítójaként jól ismerem mindkét típus jellemzőit, és szeretnék elmélyülni a köztük lévő különbségekben.

Szerkezeti tervezés

Az egyik legszembetűnőbb különbség a függőleges és a vízszintes szivattyúk között a szerkezeti kialakításukban rejlik. A vízszintes szivattyúk tengelye vízszintes helyzetben van. Ez a kialakítás lehetővé teszi a könnyű hozzáférést a szivattyú alkatrészeihez, mint például a járókerék, a tengely és a csapágyak. A vízszintes helyzet viszonylag egyszerűvé teszi a szivattyú telepítését és karbantartását. A szerelők könnyen elérhetik az alkatrészeket ellenőrzés, javítás vagy csere céljából anélkül, hogy bonyolult emelő- vagy pozícionáló berendezésekre lenne szükség.

Másrészt a függőleges szivattyúknak függőlegesen orientált tengelyük van. Ez a kialakítás különösen akkor hasznos, ha korlátozott a hely. Például olyan alkalmazásokban, ahol a szivattyút gödörbe vagy zárt területre kell telepíteni, a függőleges szivattyú megfelelőbb választás lehet. A függőleges elrendezés azt is jelenti, hogy a szivattyú elmerülhet az általa szivattyúzott közegben, ami előnyös olyan alkalmazásoknál, mint az olajteknős szivattyúzás vagy a mélykútszivattyúzás.

Telepítési követelmények

A vízszintes szivattyúk telepítéséhez általában sík és stabil felületre van szükség. A vízszintes szivattyú alaplemezét megfelelően be kell állítani és szintezni kell a zavartalan működés érdekében. Ez gyakran alátétek és beállító szerszámok használatát jelenti a telepítési folyamat során. Ezenkívül a vízszintes szivattyúknak általában speciális alapra van szükségük, hogy elbírják súlyukat és elnyeljék a működés közben keletkező rezgéseket.

Ezzel szemben a függőleges szivattyúknak eltérő telepítési követelményeik vannak. Mivel beépíthetők gödörbe vagy tartályba, előfordulhat, hogy nem igényelnek nagy, dedikált alapot, mint a vízszintes szivattyúk. A megfelelő rögzítés azonban továbbra is szükséges, hogy megakadályozzuk a szivattyú túlzott elmozdulását vagy rezgését. Függőleges merülő szivattyúk esetén a telepítési folyamat magában foglalhatja a szivattyú megfelelő elhelyezését a folyadékban, valamint a szükséges csövek és elektromos rendszerek csatlakoztatását.

Szívási teljesítmény

A szívóteljesítmény fontos szempont a szivattyú kiválasztásakor. A vízszintes szivattyúk általában jobb szívóteljesítményűek, mint a függőleges szivattyúk. A tengely vízszintes helyzete közvetlenebb áramlási utat tesz lehetővé a szívó bemenettől a járókerékig. Ez csökkenti a kavitáció valószínűségét, amely az alacsony nyomás miatt gőzbuborékok képződése a folyadékban. A kavitáció károsíthatja a járókereket és a szivattyú egyéb alkatrészeit, ami csökkenti a hatékonyságot és megnöveli a karbantartási költségeket.

A függőleges szivattyúk, különösen a víz alatti szivattyúk, kihívásokkal nézhetnek szembe a szívóteljesítmény tekintetében. A függőleges elrendezés hosszabb és összetettebb áramlási utat hozhat létre, ami növelheti a kavitáció kockázatát. A modern függőleges szivattyúkat azonban gyakran olyan jellemzőkkel tervezik, mint például a speciális járókerék-kialakítás és a bemeneti geometria a szívóteljesítményük javítása érdekében.

Karbantartás és szervizelhetőség

A karbantartás a szivattyú működésének döntő része. A vízszintes szivattyúk általában könnyebben karbantarthatók hozzáférhető kialakításuk miatt. A szerelők könnyen eltávolíthatják a szivattyú fedelét, hozzáférhetnek a járókerékhez, és elvégezhetik a rutin karbantartási feladatokat, mint például a tisztítás, a kenés és a csapágycsere. A vízszintes helyzet lehetővé teszi a szivattyú alkatrészeinek egyszerűbb ellenőrzését vizuális ellenőrző eszközök segítségével.

A függőleges szivattyúkat, bár nehezebben hozzáférhetők lehetnek, a karbantartást szem előtt tartva tervezték. Sok függőleges szivattyú moduláris felépítésű, ami azt jelenti, hogy az egyes alkatrészek könnyen eltávolíthatók és cserélhetők. Például a motor, a járókerék és a szivattyúház egymástól függetlenül szétválasztható és szervizelhető. A függőleges szivattyúk karbantartásához azonban speciális berendezésekre, például darukra vagy emelőkre lehet szükség, hogy a szivattyút szervizelés céljából kiemeljék a gödörből vagy a tartályból.

Alkalmazási területek

A függőleges és vízszintes szivattyúk tervezési és teljesítménybeli különbségei különböző alkalmazási területekre teszik alkalmassá őket. A vízszintes szivattyúkat általában olyan alkalmazásokban használják, ahol nagy átfolyási és alacsony nyomású követelmények állnak fenn. Gyakran megtalálhatók vízellátó rendszerekben, HVAC-rendszerekben és ipari folyamatokban, ahol nagy mennyiségű folyadékot kell viszonylag rövid távolságra szállítani.

A függőleges szivattyúk ezzel szemben kiválóan alkalmasak olyan alkalmazásokra, ahol korlátozott a hely, vagy ahol a szivattyút a folyadékba kell meríteni. Általában olajteknő-szivattyúzáshoz, szennyvízkezeléshez és mélykút-szivattyúzáshoz használják. Például egy szennyvíztisztító telepen függőleges szivattyúk használhatók a szennyvíz aknából a tisztítási folyamatba történő átvitelére.

Függőleges szivattyú kínálatunk

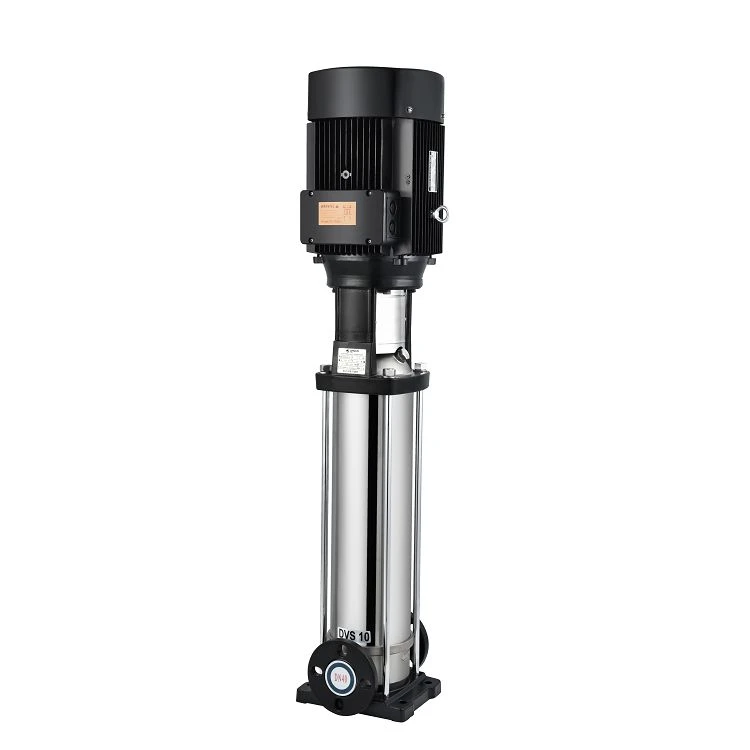

Függőleges szivattyú beszállítóként a függőleges szivattyúk széles választékát kínáljuk a különböző vásárlói igények kielégítésére. A miénkFüggőleges soros többfokozatú centrifugálszivattyúolyan alkalmazásokhoz készült, amelyek nagy nyomású és nagy áramlási teljesítményt igényelnek. Kompakt kialakítása és több sorba rendezett járókerék jellemzi, hogy elérje a kívánt nyomást és áramlási sebességet.

A miénkKönnyű függőleges többfokozatú centrifugálszivattyúegy könnyű és energiahatékony megoldás olyan alkalmazásokhoz, ahol a hely- és energiafogyasztás aggályos. Alkalmas kisméretű vízellátó rendszerekhez és ipari folyamatokhoz.

ARozsdamentes acél többfokozatú centrifugálszivattyúideális olyan alkalmazásokhoz, ahol korrózióállóság szükséges. A rozsdamentes acél konstrukció biztosítja a hosszú távú tartósságot és megbízhatóságot, így alkalmas a vegyi feldolgozásban, az élelmiszer- és italgyártásban és más olyan iparágakban, ahol a szivattyúzott folyadék maró hatású lehet.

Következtetés

Összefoglalva, a függőleges és a vízszintes szivattyúk jelentős különbségeket mutatnak a szerkezeti kialakítás, a telepítési követelmények, a szívóteljesítmény, a karbantartás és az alkalmazási területek tekintetében. Minden szivattyútípusnak megvannak a maga előnyei és hátrányai, és a választás az alkalmazás speciális követelményeitől függ. Függőleges szivattyúszállítóként megértjük ügyfeleink egyedi igényeit, és elkötelezettek vagyunk amellett, hogy minőségi függőleges szivattyúkat biztosítsunk, amelyek megfelelnek az elvárásaiknak.

Ha Ön egy szivattyú piacán gondolkodik, és mérlegeli a függőleges és vízszintes szivattyúk közötti különbségeket, vagy ha speciális követelményei vannak a függőleges szivattyúkkal szemben, akkor javasoljuk, hogy vegye fel velünk a kapcsolatot a részletes megbeszélés érdekében. Szakértői csapatunk segíthet kiválasztani az alkalmazásához legmegfelelőbb szivattyút, és átfogó támogatást nyújt a beszerzési és telepítési folyamat során.

Hivatkozások

• Karassik, IJ, Messina, JP, Cooper, PT és Heald, CC (2008). Szivattyú kézikönyv. McGraw – Hill.
• Stepanoff, AJ (1957). Centrifugális és axiális áramlási szivattyúk: elmélet, tervezés és alkalmazás. Wiley.
